產品介紹

一、簡介
近十幾年來，用小型X射線發生器產生的低能X射線代替天然放射性β源（氪-85，鍶-90）建立了測厚系統已經成為一種發展趨勢。X射線裝置有諸多優點：X射線管工作時產生射線粒子，停止時放射性射線消失；射線能量較低適當防護即可達到表面劑量小于1μSv/h，達到國家豁免要求；另外使用方便，保存安全，簡化使用許可證辦理手續，降低放射源維護費用，減少使用者受射線照射危害。
X射線測厚系統在厚度測量的重復性、穩定性的指標也不亞于β源測厚儀。因此該類測厚儀系統在鋰電池制造行業廣泛被使用，預計將來在造紙、薄膜紡織等工業也被廣泛使用。

二、測量原理

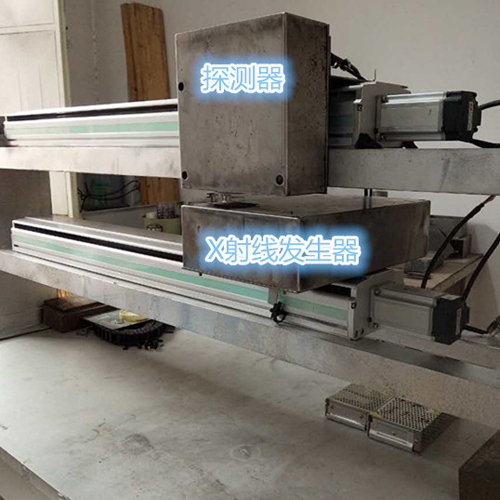

單位面積上極片的質量，稱為極片的面密度。極片的面密度是決定電池的一致性的最重要的因素。通過X射線管產生的X射線，穿透電池極片時，一部分射線被極片吸收。導致穿透極片后的射線強度相對于入射射線強度有一定的衰減。衰減比例與被穿透極片的面密度呈負指數關系。通過填充有特殊氣體電離室檢測射線穿透極片前后的射線強度，即可推算出極片的面密度。如下圖所示，I0為透射前的射線強度，I為透射后的射線強度，二者滿足I=I0exp(-um)的關系。其中u為單位面密度極片的射線吸收系數，m為面密度。

三、主要技術指標
（1）重復性：重復測量同一極片（4S內）
　　 重復性好于 0.09%~0.13%（3σ）（取決于極片厚度）
（2）穩定性：12小時測量均值（60S均值）≤0.1%
（3）測量范圍：10-200mg/cm2
（4）掃描架掃描寬度，300mm-2000mm
　　 掃描速度 Max 15 m/min
（5）數據處理
A) 當前數據處理
　原始數據圖形：給出原始數據示波圖
　橫向分布圖 當前橫向刀口分布圖
　縱向分布圖 縱向材料面密度趨勢圖
　單點示波圖 處理后單點示波圖等
B) 歷史數據查詢
C) 報警與反饋功能
　超限報警、安全報警、反饋信號控制，上流工藝流程
